เคอร์ฟคุณลักษณะของทรานซิสเตอร์

เคอร์ฟคุณลักษณะของทรานซิสเตอร์
เคอร์ฟคอลเลคเตอร์
เคอร์ฟคอลเลคเตอร์แสดงความสัมพันธ์ดังกล่าว Ic,Iʙ และVcE  ดังรูป3.20 สังเกตได้ว่า เคอร์ฟแบ่งออกป็น 3 ส่วน คือ
                   -บริเวณอิ่มตัว
                   -บริเวณแอกตีฟ

                   -บริเวณเบรกดาวน์


เคอร์ฟเบส

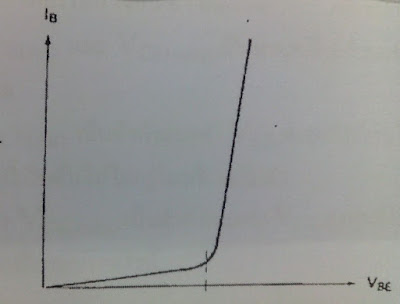

          เคอร์ฟเบสของทรานซิสเตอร์แสดงความสัมพันธ์ระหว่าง Iʙ กับ VʙE ดังรูป จะเห็นได้ว่าเคอร์ฟนี้จะมีลักษณะคล้ายกับเคอร์ฟของไดโอดขณะได้รับไบอัสตรง


เคอร์ฟเบตา
เคอร์ฟเบตาแสดงลักษณะที่เบตาไฟฟ้ากระแสตรงเปลี่ยนแปลงตามอุณหภูมิ Ic ดังรูป

 จะเห็นได้ว่าขณะอุณหภูมิ(T)=100°Cเบตาจะมีค่ามากกว่าขณะอุณหภูมิ(T)=25°C นอกจากเบตายังลดลงเมื่อ Ic เปลี่ยนแปลงต่ำกว่าและสูงกว่าที่กำหนดไว้อีกด้วย
